طراحی ویلا در زمین شیب‌دار از همان روز اول با طراحی روی زمین صاف فرق دارد. شیب می‌تواند بهترین ویژگی زمین باشد؛ منظره باز به دره، نور بیشتر و حریمی که همسایه‌ها به آن دید ندارند. اما اگر ساختمان بی‌توجه به شیب طراحی شود، همین زمین با خاک‌برداری زیاد، دیوارهای حائل بلند، آب باران پشت دیوارها و پله‌های طولانی، به پرهزینه‌ترین بخش پروژه تبدیل می‌شود.
در این راهنما توضیح می‌دهیم پیش از طراحی چه چیزهایی را باید درباره زمین شیب‌دار بدانید، ساختمان به چه روش‌هایی روی شیب می‌نشیند، ورود از بالا یا پایین شیب چه فرقی دارد و سازه و زهکشی چطور باید از ابتدا در طرح دیده شوند. نمونه‌ها از ویلاهایی است که در خدمات طراحی و ساخت ویلا متین روی زمین شیب‌دار طراحی شده‌اند.
- پیش از طراحی، نقشه‌برداری دقیق ترازها، آزمایش خاک و مسیر آب‌های سطحی را داشته باشید.
- ساختمان به سه روش اصلی روی شیب می‌نشیند: پلکانی، روی پیلوت یا نیمه‌مدفون؛ بیشتر ویلاها ترکیبی از این‌ها هستند.
- تراز ورود و جای پارکینگ، هم کیفیت زندگی را تعیین می‌کند و هم حجم خاک‌برداری و دیوار حائل را.
- فونداسیون پله‌ای، دیوار حائل و زهکشی باید هم‌زمان با طرح معماری طراحی شوند، نه بعد از شروع خاک‌برداری.
فهرست مطالب
- زمین شیب‌دار؛ فرصت یا دردسر؟
- بررسی زمین پیش از طراحی
- روش‌های نشاندن ویلا روی شیب
- ورود از بالای شیب یا پایین آن؟
- سازه ویلا در زمین شیب‌دار
- آب، زهکشی و رطوبت
- پلان، منظره و بام
- نمونه‌های واقعی از پروژه‌های متین
- هزینه طراحی و ساخت ویلا روی شیب
- اشتباه‌های رایج
- سوالات متداول
زمین شیب‌دار؛ فرصت یا دردسر؟
بسیاری از زمین‌های ییلاقی و جنگلی شمال و ارتفاعات اطراف تهران شیب‌دارند. خرید چنین زمینی نه اشتباه است و نه همیشه فرصت؛ نتیجه به این بستگی دارد که طرح چقدر با شیب همراه شود:
| فرصت‌های زمین شیب‌دار | چالش‌های زمین شیب‌دار |
|---|---|
| منظره باز رو به دره، دریا یا جنگل | خاک‌برداری و جابه‌جایی خاک |
| نور بیشتر برای ترازهای بالاتر | دیوار حائل و فونداسیون پیچیده‌تر |
| حریم بیشتر؛ دید همسایه کمتر است | آب‌های سطحی که به سمت ساختمان می‌آیند |
| امکان ساخت چند تراز با حیاط مستقل | دسترسی خودرو و ماشین‌آلات اجرایی |
| فضای زیر ساختمان برای پارکینگ یا انبار | پله‌های بیشتر در مسیرهای روزانه |
طراحی خوب، ستون چپ را بیشتر و ستون راست را کمتر می‌کند. برای همین در زمین شیب‌دار، تصمیم‌های اولیه درباره جای ساختمان و ترازها از انتخاب نما و مصالح مهم‌ترند.
بررسی زمین شیب‌دار پیش از طراحی
در زمین صاف، گاهی می‌شود با یک کروکی ساده طراحی را شروع کرد؛ در زمین شیب‌دار نه. پیش از اولین اسکیس، این اطلاعات لازم است:
- نقشه‌برداری ترازها (توپوگرافی): خطوط تراز زمین، درختان، مرزها و تراز معبر دسترسی. بدون آن، اختلاف ارتفاع واقعی و حجم خاک‌برداری فقط حدس است.
- آزمایش خاک: جنس و مقاومت خاک، عمق خاک مناسب برای فونداسیون و وجود آب زیرزمینی. پایداری شیب و نوع دیوار حائل به همین اطلاعات وابسته است.
- مسیر آب‌های سطحی: آب باران از کجا وارد زمین می‌شود و به کجا می‌رود؛ آثار آب‌گرفتگی یا رانش کوچک در زمین و زمین‌های اطراف.
- دسترسی: خودرو از کدام تراز وارد می‌شود و ماشین‌آلات اجرایی تا کجا می‌توانند بیایند.
- جهت آفتاب و منظره: بهترین دید معمولاً رو به پایین شیب است؛ باید دید با جهت آفتاب هم سنجیده شود.
- ضوابط و مجوز: سطح اشغال، تعداد طبقات و نحوه محاسبه ارتفاع در زمین شیب‌دار از مرجع صدور مجوز استعلام شود.
فهرست کامل بررسی‌های فنی و حقوقی زمین پیش از خرید و ساخت را در مطلب بررسی کامل یک زمین برای ساخت آورده‌ایم.

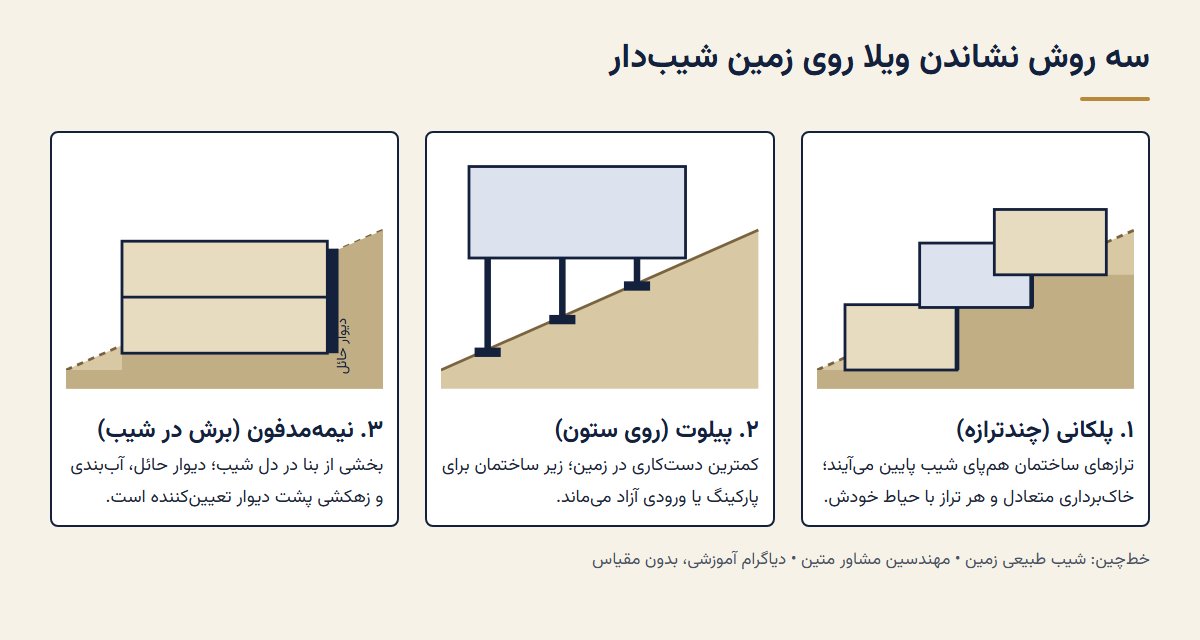

روش‌های نشاندن ویلا روی زمین شیب‌دار
مهم‌ترین تصمیم در طراحی ویلا روی شیب این است که ساختمان چطور با زمین برخورد کند. سه روش اصلی وجود دارد و بیشتر ویلاها ترکیبی از آن‌ها هستند:
۱. ویلای پلکانی (چندترازه)
ساختمان به چند تراز تقسیم می‌شود و هر تراز کمی پایین‌تر از تراز قبلی، هم‌پای شیب قرار می‌گیرد. خاک‌برداری و خاک‌ریزی در این روش متعادل‌تر است، ارتفاع دیوارهای حائل کمتر می‌شود و هر تراز می‌تواند به حیاط یا تراس خودش باز شود. در عوض، پله‌ها در داخل خانه بیشتر می‌شوند و طراحی سازه و آب‌بندی محل اختلاف ترازها دقت بیشتری می‌خواهد.
۲. ویلا روی پیلوت (ستون)
بخشی از ساختمان یا تمام آن روی ستون‌ها از زمین بلند می‌شود. دست‌کاری زمین کم است، آب‌های سطحی از زیر ساختمان عبور می‌کنند و فضای زیر بنا برای پارکینگ، ورودی سرپوشیده یا انبار آزاد می‌ماند. ترازهای بالاتر هم دید بازتری به دره پیدا می‌کنند. نکته مهم این است که ستون‌ها روی شیب طول‌های متفاوتی دارند و این موضوع باید در طراحی لرزه‌ای سازه دیده شود.
۳. ویلای نیمه‌مدفون (برش در شیب)
بخشی از ساختمان در دل شیب ساخته می‌شود و یک یا دو جبهه آن به خاک تکیه دارد. ساختمان از بالای شیب کم‌ارتفاع دیده می‌شود و از پایین، نمای کامل دارد. این روش بیشترین خاک‌برداری را دارد و دیوارهای در تماس با خاک باید دیوار حائل باشند و آب‌بندی و زهکشی پشت آن‌ها کامل اجرا شود؛ وگرنه نم و رطوبت به فضاهای داخلی می‌رسد.
| موضوع | پلکانی | روی پیلوت | نیمه‌مدفون |
|---|---|---|---|
| خاک‌برداری | متوسط و متعادل | کم | زیاد |
| دیوار حائل | کوتاه، در چند تراز | کم یا بدون آن | بلند و در تماس با فضاهای داخلی |
| ارتباط با حیاط | هر تراز حیاط خودش را دارد | از طریق پله یا تراس | فقط در جبهه پایین شیب |
| نکته کلیدی | آب‌بندی محل اختلاف ترازها | طول متفاوت ستون‌ها در طراحی لرزه‌ای | زهکشی و آب‌بندی پشت دیوار |
ورود از بالای شیب یا پایین آن؟
جای ورودی و پارکینگ معمولاً به تراز معبر بستگی دارد و همین، شکل کل خانه را تعیین می‌کند:
- معبر در بالای شیب: ورود و پارکینگ در تراز بالا قرار می‌گیرد و فضاهای زندگی به سمت پایین و منظره باز می‌شوند. مسیر ماشین تا در خانه کوتاه است، ولی برای رسیدن به حیاط پایین باید پله یا مسیر شیب‌دار طراحی شود.
- معبر در پایین شیب: ورود و پارکینگ در پایین‌ترین تراز است و فضاهای زندگی بالاتر می‌نشینند تا دید بهتری داشته باشند. در این حالت پیلوت یا تراز همکف باز برای پارکینگ و ورودی، راه‌حل رایجی است.
در ویلا ۹ در فشم، حیاط ورودی و پارکینگ در تراز بالایی زمین طراحی شده و یک پاسیو با نرده شیشه‌ای کنار همین حیاط، نور و منظره را به طبقه پایین می‌رساند. در ویلا نوا در جاده هراز برعکس، تراز همکف به‌صورت پیلوت باز طراحی شده و پارکینگ سرپوشیده و فضای نیمه‌باز ورودی را در خود جا داده است؛ یک پله فلزی بیرونی همکف را به طبقه اول می‌رساند تا فضای زندگی بالاتر از زمین بنشیند.
سازه ویلا در زمین شیب‌دار
در زمین شیب‌دار، سازه را نمی‌شود بعد از نهایی شدن معماری طراحی کرد. چند موضوع باید از همان طرح اولیه بین معمار و مهندس سازه هماهنگ شود:
- فونداسیون پله‌ای: به‌جای صاف کردن کل زمین، فونداسیون در چند تراز اجرا می‌شود. این کار خاک‌برداری را کم می‌کند، اما محل اتصال ترازها و انتقال بار بین آن‌ها باید با جزئیات دقیق طراحی شود.
- دیوار حائل: هر جا خاک برداشته یا ریخته شود، دیوار حائل لازم است. ارتفاع و نوع دیوار به خاک و شیب بستگی دارد و یکی از هزینه‌برترین بخش‌های پروژه است؛ طرح خوب، ارتفاع دیوارهای حائل را کم می‌کند.
- ستون‌های با طول متفاوت: وقتی ستون‌ها روی شیب از ترازهای مختلف شروع می‌شوند، ستون‌های کوتاه‌تر سخت‌ترند و در زلزله نیروی بیشتری می‌گیرند. این رفتار باید در تحلیل سازه دیده شود.
- پایداری شیب: خاک‌برداری بدون مهار یا بارگذاری لبه شیب می‌تواند باعث لغزش شود. ترتیب خاک‌برداری و اجرای دیوارها باید از پیش برنامه‌ریزی شود.
در متین طراحی معماری، سازه و تأسیسات ویلاهای شیب‌دار یکجا انجام می‌شود تا این تصمیم‌ها از ابتدا با هم هماهنگ باشند. روند طراحی سازه را در صفحه طراحی و بهینه سازی سازه توضیح داده‌ایم.
آب، زهکشی و رطوبت
در زمین شیب‌دار، آب همیشه از بالای شیب به سمت ساختمان می‌آید؛ به‌خصوص در شمال که بارش زیاد است. اگر مسیر آب از ابتدا طراحی نشود، پشت دیوارهای حائل فشار آب ایجاد می‌شود، دیوارهای در تماس با خاک نم می‌کشند و حیاط پایین‌دست آب‌گرفته می‌شود. چند اصل ساده:
- در بالادست ساختمان، آبرو یا کانالی برای منحرف کردن آب‌های سطحی پیش‌بینی کنید.
- پشت هر دیوار حائل، زهکش و لایه فیلتر اجرا کنید تا آب پشت دیوار جمع نشود.
- دیوارهایی که با خاک در تماس‌اند و پشت آن‌ها فضای داخلی است، آب‌بندی کامل بخواهند.
- آب بام و تراس‌ها را به مسیر مشخصی هدایت کنید، نه به شیب طبیعی زمین.
جزئیات شیب‌بندی کف، باغچه‌های پلکانی و مسیر آب در محوطه را در بخش زمین شیب‌دار مطلب طراحی حیاط ویلا ببینید.
پلان، منظره و بام در ویلای شیب‌دار
در ویلای شیب‌دار، پلان معمولاً به دو سو کشیده می‌شود: سمت بالای شیب که به خاک یا دیوار حائل نزدیک است و سمت پایین که منظره و نور دارد. فضاهای جمعی مثل نشیمن، ناهارخوری و تراس اصلی بهتر است رو به منظره باشند و فضاهای خدماتی مثل انبار، موتورخانه و سرویس‌ها در سمت بالادست قرار بگیرند. اتاق‌ها هم می‌توانند در ترازی جدا از فضاهای جمعی باشند تا حریم بیشتری داشته باشند.
پله در خانه شیب‌دار عنصر اصلی ارتباط ترازهاست؛ جای آن را طوری انتخاب کنید که مسیرهای روزانه، مثل رسیدن از پارکینگ به آشپزخانه، کوتاه بمانند. اگر خانواده سالمند یا کودک کم‌سن دارد، پیش‌بینی آسانسور یا جای آن از ابتدا ارزان‌تر از اضافه کردن بعدی است.
بام هم در ویلای شیب‌دار اهمیت بیشتری دارد؛ چون از ترازهای بالاتر زمین دیده می‌شود و عملاً نمای پنجم ساختمان است. در اقلیم کوهستانی و پرباران، بام شیب‌دار با پیش‌آمدگی، برف و باران را سریع دفع می‌کند؛ بام تخت هم می‌تواند به بام‌سبز یا تراس قابل استفاده تبدیل شود، به شرط شیب‌بندی و آب‌بندی دقیق.
نمونه‌های واقعی طراحی ویلا در زمین شیب‌دار از پروژه‌های متین
ویلا نوا؛ سه تراز روی شیب با همکف پیلوت
ویلا نوا در روستای نوا در جاده هراز، با زیربنای ۴۸۹٫۵ متر مربع، در سه تراز روی شیب قرار گرفته است. تراز همکف به‌صورت پیلوت باز طراحی شده و پارکینگ سرپوشیده و فضای نیمه‌باز ورودی را در خود جا داده تا فضای زندگی بالاتر از زمین و با دید بازتری به دره بنشیند. سقف شیب‌دار کشیده با پیش‌آمدگی زیاد، برف و باران اقلیم کوهستانی را دفع می‌کند و تراس سرپوشیده طبقه بالا را زیر سایه می‌گیرد. در محوطه، باغچه‌های پلکانی شیب را به سطوح کوچک کاشت تبدیل کرده‌اند. طراحی معماری، نما، سازه و تأسیسات این ویلا در متین انجام شده است.
ویلا آلاله؛ سه تراز زندگی در زیربنای کوچک
ویلا آلاله در شوفسکاج نوشهر ویلایی دو طبقه با بام‌سبز و زیربنای کل ۲۰۱٫۵ متر مربع است. زمین شیب دارد و همسایه‌ها نزدیک‌اند؛ برای همین طرح با سه تراز زندگی، یعنی همکف، طبقه اول و بام، فضای باز و خصوصی بیشتری ساخته است. پله‌های حیاط ورودی اختلاف ارتفاع زمین را آرام حل می‌کنند و یک پله بیرونی طولی از تراس طبقه اول به بام‌سبز می‌رسد. برش سه‌ترازه طرح با طول کلی حدود ۱۹ متر، رابطه این سه تراز را نشان می‌دهد.
ویلا ۹؛ ورود از تراز بالا و باغچه‌های پلکانی
ویلا ۹ با زیربنای ۴۰۰ متر مربع در فشم، در ارتفاعات شمال‌شرق تهران، طراحی شده است. ورود و پارکینگ در تراز بالایی زمین است و پاسیویی کنار حیاط ورودی، نور و منظره را به طبقه پایین می‌رساند. در پایین‌دست، اختلاف ارتفاع محوطه با باغچه‌های پلکانی بتنی حل شده که هر پله آن کاشت سبز دارد و شیب زمین را به چند سطح قابل استفاده تبدیل می‌کند.
هزینه طراحی و ساخت ویلا در زمین شیب‌دار
شیب زمین روی هر دو هزینه اثر دارد. طراحی ویلای شیب‌دار به نقشه‌برداری، هماهنگی بیشتر معماری و سازه و جزئیات اجرایی دیوار حائل و زهکشی نیاز دارد و زمان بیشتری می‌برد. در ساخت هم خاک‌برداری، دیوار حائل، فونداسیون پله‌ای و آب‌بندی، هزینه‌هایی هستند که در زمین صاف وجود ندارند یا کمترند. طراحی دقیق می‌تواند همین هزینه‌ها را کم کند؛ مثلاً با انتخاب روش پلکانی یا پیلوت به‌جای خاک‌برداری کامل.
اثر شیب در کنار سایر عوامل هزینه ساخت را در مطلب هزینه ساخت ویلا در شمال توضیح داده‌ایم. هزینه طراحی ویلای شما به زیربنا، میزان شیب و خدمات موردنیاز بستگی دارد؛ برای برآورد تماس بگیرید.
اشتباه‌های رایج در طراحی ویلا روی زمین شیب‌دار
- صاف کردن کل زمین: خاک‌برداری کامل برای اجرای یک طرح معمولی، بیشترین هزینه دیوار حائل و بیشترین خطر رانش را دارد.
- طراحی بدون نقشه‌برداری: طرحی که روی حدس اختلاف ارتفاع کشیده شده، در کارگاه با زمین واقعی جور درنمی‌آید.
- شروع خاک‌برداری بدون نقشه سازه: تصمیم درباره تراز ورود و ارتباط بنا با شیب باید در طراحی اولیه گرفته شود، نه بعد از شروع کار.
- فراموش کردن آب بالادست: نبود آبرو و زهکش پشت دیوارها، رایج‌ترین علت نم و ترک در ویلاهای شیب‌دار است.
- مسیرهای طولانی پله: وقتی جای پارکینگ و آشپزخانه دور از هم طراحی شود، استفاده روزانه از خانه سخت می‌شود.
- پشت کردن به منظره: فضاهای خدماتی رو به دره و نشیمن رو به دیوار حائل، مهم‌ترین مزیت زمین را از بین می‌برد.
مراحل کامل از بررسی زمین تا تحویل ویلا را هم در مطلب مراحل ساخت ویلا در شمال ببینید. اگر زمین شیب‌داری دارید، صفحه طراحی و ساخت ویلا در شمال روند همکاری را از بازدید زمین تا تحویل توضیح می‌دهد.
سوالات متداول درباره طراحی ویلا در زمین شیب‌دار
ساخت ویلا در زمین شیب‌دار گران‌تر است؟
معمولاً بله؛ خاک‌برداری، دیوار حائل، فونداسیون پله‌ای و زهکشی هزینه اضافه دارند. اما طراحی هماهنگ با شیب، مثل روش پلکانی یا پیلوت، می‌تواند این هزینه‌ها را به‌طور محسوسی کم کند.
بهترین روش ساخت ویلا روی شیب کدام است؟
روش ثابتی وجود ندارد. میزان شیب، جنس خاک، تراز معبر و برنامه فضایی تعیین می‌کند که ویلای پلکانی، روی پیلوت، نیمه‌مدفون یا ترکیبی از آن‌ها مناسب‌تر است.
برای زمین شیب‌دار اول نقشه معماری تهیه کنیم یا سازه؟
هم‌زمان. تراز ورود، جای دیوارهای حائل و نوع فونداسیون هم معماری را شکل می‌دهند و هم سازه را؛ اگر جدا از هم طراحی شوند، معمولاً یکی از آن‌ها باید دوباره تغییر کند.
پارکینگ را در ویلای شیب‌دار کجا بگذاریم؟
نزدیک تراز معبر تا رمپ طولانی لازم نباشد. اگر معبر در پایین شیب است، پیلوت همکف گزینه رایجی است؛ مثل ویلا نوا. اگر معبر در بالاست، پارکینگ در تراز بالا قرار می‌گیرد؛ مثل ویلا ۹.
آیا قبل از طراحی آزمایش خاک لازم است؟
بله. در زمین شیب‌دار، نوع فونداسیون، طراحی دیوار حائل و پایداری شیب به نتیجه آزمایش خاک وابسته است و صرفه‌جویی در این مرحله می‌تواند گران‌ترین اشتباه پروژه باشد.
چطور از نم و آب‌گرفتگی ویلای شیب‌دار جلوگیری کنیم؟
با منحرف کردن آب‌های سطحی در بالادست، اجرای زهکش پشت دیوارهای حائل، آب‌بندی کامل دیوارهای در تماس با خاک و هدایت آب بام و تراس‌ها به مسیر مشخص.
